Когда речь заходит о токарной обработке, выбор правильного режущего инструмента часто определяет успех всей операции. Среди множества видов резцов особое место занимают упорные проходные резцы, которые сочетают в себе черты проходного и упорного инструмента. Их отогнутая форма добавляет функциональности, но требует понимания геометрии и условий применения. В этой статье разберём, что это за инструмент, в чём его преимущества и как его правильно использовать на практике.
Что такое проходной упорный отогнутый резец
По сути, это токарный резец, предназначенный для обтачивания наружных цилиндрических поверхностей. Но с важным дополнением. В отличие от обычного проходного резца, упорный вариант имеет особую форму режущей кромки, которая позволяет обрабатывать деталь вплоть до уступа или торца. Отогнутая форма державки даёт возможность подводить резец к заготовке под определённым углом, обеспечивая удобный доступ в труднодоступные места.
Главная конструктивная особенность – это угол в плане. У проходных упорных резцов он обычно составляет 90 градусов. Или близок к этому значению. Такая геометрия позволяет вести обработку как вдоль оси детали, так и в поперечном направлении. Собственно, именно поэтому их и называют упорными – они могут «упираться» в торец заготовки, формируя чистый угол без дополнительной смены инструмента.
Отогнутая часть державки изготавливается либо как цельное целое с основной частью, либо приваривается. Чаще всего это цельная кованая конструкция, которая обеспечивает жёсткость и виброустойчивость. Но бывают и сборные варианты с механическим креплением режущих пластин.
Конструктивные разновидности и материалы изготовления

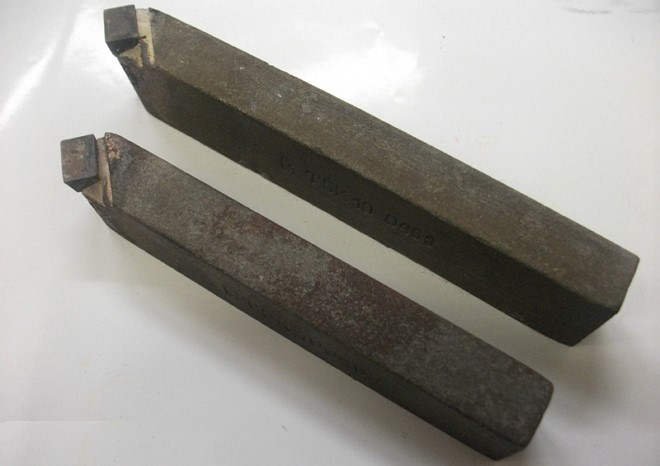

Современный рынок предлагает два основных типа таких резцов. Первый – цельные, из быстрорежущей стали или твёрдых сплавов. Второй – со сменными многогранными пластинами из твёрдого сплава. У каждого подхода есть свои сторонники.
Цельные резцы из быстрорежущей стали (Р6М5, Р18 и аналоги) хороши для универсальных работ. Их можно перетачивать, восстанавливая режущие свойства. Но они требуют навыка заточки и менее производительны на высоких скоростях. Резцы с пластинами из твёрдого сплава (например, Т15К6, ВК8) работают на высоких скоростях резания и обеспечивают стабильное качество поверхности.
Отогнутая форма державки чаще всего выполняется под правую руку. Хотя левые варианты тоже существуют, но встречаются реже. Это связано с направлением подачи и расположением резца в резцедержателе. Стандартные размеры сечения державки – от 16х16 до 40х40 мм. Выбор зависит от мощности станка и габаритов обрабатываемых деталей.
Отличия от других видов резцов
Чем же отличается упорный проходной резец от обычного проходного? В первую очередь – углом в плане. У стандартного проходного резца этот угол чаще всего равен 45 или 60 градусам. У упорного – 90 градусов. Казалось бы, мелочь. Но на практике это даёт принципиально разные возможности.
При обработке с упорным резцом можно подходить к уступу и формировать торец без смены инструмента. Обычный проходной резец этого не позволяет – его геометрия просто не рассчитана на работу с поперечной подачей в конце прохода. Кроме того, упорный резец даёт более чистую поверхность при обработке торцовых поверхностей.
Отогнутая форма вносит ещё одно отличие. Она смещает точку приложения силы резания относительно оси державки. Это может снижать вибрации при определённых режимах. Но одновременно требует более жёсткого закрепления в резцедержателе. Иначе есть риск, что резец будет «гулять» при обработке.
Где применяются такие резцы
Сфера применения довольно широка. Прежде всего, это токарные работы на универсальных станках. Но не только. Часто такие резцы используют на станках с ЧПУ, когда требуется совмещать несколько переходов без смены инструмента.
Конкретные операции:
• Обтачивание ступенчатых валов
• Обработка наружных цилиндрических поверхностей с подрезкой торца
• Черновое и получистовое точение
• Обработка деталей с буртами и заплечиками
Отогнутая форма особенно удобна при обработке деталей малого диаметра или в труднодоступных местах, где стандартный резец просто не подходит по габаритам. Например, при обточке шейки вала, расположенной близко к плоскости патрона. Или когда нужно обработать деталь с малым вылетом из патрона.
Как правильно выбрать и использовать
Выбор всегда начинается с условий работы. На что обращать внимание в первую очередь?
1. Материал обработки. Для чугуна лучше подходят резцы с пластинами из твёрдого сплава ВК8. Для стали – Т15К6 или более современные твёрдосплавные марки. Для нержавейки и жаропрочных сплавов – специальные износостойкие покрытия.
2. Режимы резания. Отогнутая форма чуть сложнее в расчёте жёсткости. При высоких подачах и глубинах резания державка может деформироваться. Поэтому режимы обычно выбирают с запасом, особенно если работа ведётся на станках пониженной жёсткости.
3. Направление подачи. Правая и левая конструкция определяют, в какую сторону будет перемещаться суппорт. Перепутать легко, но последствия очевидны – или резец ломается, или обработка идёт с огромными вибрациями.
4. Вылет резца. Максимальный вылет из резцедержателя не должен превышать полутора высот сечения державки. Это правило особенно важно для отогнутых резцов, так как их форма и без того смещает центр давления.
Интересный момент: если вы работаете с закалёнными материалами, лучше использовать резцы с механическим креплением пластин. Они позволяют быстро заменить изношенную режущую часть без переточки. Но для единичного производства и ремонтных работ цельные резцы из быстрореза часто оказываются удобнее – их можно подогнать под конкретную задачу прямо на месте.
Режимы обработки и особенности эксплуатации
Для упорных отогнутых резцов режимы резания выбирают чуть более консервативно, чем для прямых проходных. Почему? Потому что изогнутая форма державки снижает её жёсткость. Особенно это заметно при обработке на больших вылетах.
Рекомендуемые подачи для черновой обработки обычно не превышают 0,3–0,5 мм/об. Для чистовой – до 0,1–0,15 мм/об. Скорость резания зависит от материала. Для твёрдосплавных резцов на стали средней твёрдости – 80–120 м/мин. Для быстрорежущих – 20–40 м/мин.
Глубину резания черновых проходов ограничивают 2–4 мм на сторону. При чистовых проходах – до 0,5–1 мм. Превышение этих значений чревато вибрациями и преждевременным выходом инструмента из строя. Кстати, если резец начинает вибрировать, первое, что проверяют – вылет и затяжку крепления. Отогнутая форма требует более тщательного контроля этих параметров.
Стоит помнить и о правильной геометрии заточки. Углы заострения, передний и задний углы зависят от обрабатываемого материала. Для сталей передний угол обычно 10–15 градусов, задний – 6–8 градусов. Для чугуна передний угол уменьшают до 5–8 градусов во избежание выкрашивания кромки.
Пожалуй, самое важное – регулярно контролировать состояние режущей кромки. Небольшой износ на фаске может быть допустим, но выкрашивание или прижог ведут к браку и поломке. Своевременная замена пластины или переточка – залог стабильной работы.
Вместо заключения
Резцы проходные упорные отогнутые – это инструмент, который, при кажущейся простоте, требует вдумчивого подхода. Понимание геометрии, правильный выбор материалов и режимов резания делают его незаменимым в арсенале токаря. Но не стоит думать, что это универсальное решение на все случаи жизни. Для каждого типа операций существует свой набор параметров и свой инструмент.
На практике же опытный специалист всегда имеет в своём наборе несколько вариантов исполнения – под разные материалы, диаметры и условия обработки. И отогнутая форма упорного резца – лишь один из многих инструментов, который в умелых руках раскрывает свои преимущества в полной мере.
Главное – не забывать о жёсткости системы СПИД (станок – приспособление – инструмент – деталь). Упорный проходной резец с отогнутой державкой требует чуть больше внимания к этому аспекту. Но отдача в виде точности и чистоты обработки того стоит. По крайней мере, так считают многие токари, работающие со ступенчатыми валами и деталями сложной формы. А практика, как известно, лучший критерий истины.
