Трубопроводные системы — это сложная сеть, где каждая деталь играет свою роль. Прямые участки труб рано или поздно заканчиваются, и возникает необходимость изменить направление магистрали. Для этого существуют специальные фасонные части, и одна из них — колено. Оно позволяет развернуть поток воды под нужным углом, сохраняя герметичность и надежность всей конструкции.

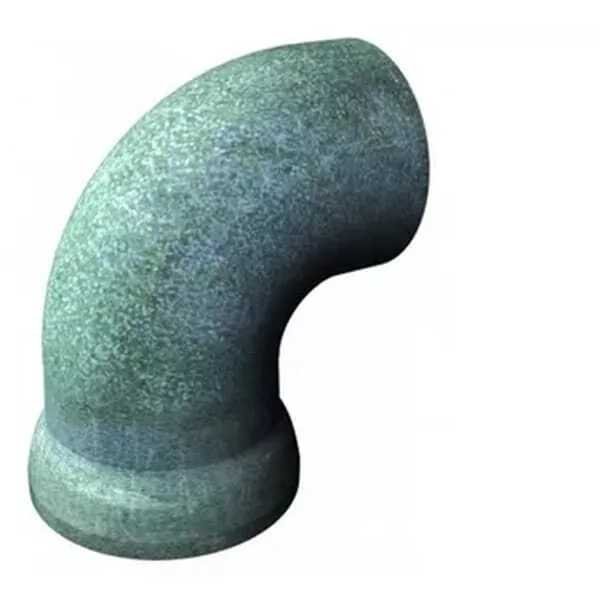

В промышленном и коммунальном строительстве сегодня активно используется колено раструб-гладкий конец, изготовленное из высокопрочного чугуна с шаровидным графитом (ВЧШГ). Этот материал пришел на смену обычному серому чугуну благодаря своей вязкости и устойчивости к динамическим нагрузкам. Соединение детали с трубой происходит через раструб, что обеспечивает быстрый и относительно простой монтаж. Если вы планируете обновление водопроводной сети, стоит присмотреться именно к таким элементам. И далее можно просто перейти к каталогу типовых размеров, но сначала разберемся, что делает эту деталь такой востребованной.
Конструкция колена довольно проста, но именно в этой простоте и кроется ее эффективность. Один конец детали выполнен в виде раструба — расширения, внутрь которого заводится гладкий конец трубы. Уплотнение достигается с помощью резинового кольца, которое исключает протечки даже при значительном давлении в системе. С другой стороны у нас гладкий конец, который, наоборот, вставляется в раструб следующего элемента. Такая схема позволяет собирать трубопровод как конструктор, последовательно соединяя детали. Это удобно, быстро и не требует сварки или сложного оборудования.
Технические характеристики и материал ВЧШГ
Высокопрочный чугун с шаровидным графитом — это материал, который по своим механическим свойствам приближается к стали, но сохраняет литейные качества чугуна. Микроструктура металла обеспечивает высокую прочность на разрыв и ударную вязкость. Это означает, что колено раструбное способно выдерживать гидроудары, которые нередко возникают при запуске насосов или резком перекрытии задвижек. Традиционные чугунные детали часто трескались при таких нагрузках, чего не скажешь о ВЧШГ.
Еще один важный параметр — устойчивость к коррозии. Внутренняя поверхность детали, контактирующая с водой, со временем может зарастать или подвергаться химическому воздействию. Чтобы этого избежать, производители наносят специальные покрытия. Колено раструб-гладкий конец часто имеет внутреннее цементно-песчаное покрытие. Этот слой не только защищает металл, но и сохраняет пропускную способность трубы, предотвращая шероховатость стенок.
Что касается наружной защиты, здесь тоже есть варианты. Обычно деталь покрывают слоем лака или битумной краски. Это предохраняет поверхность от воздействия грунтовых вод и электрохимической коррозии, которая может возникать в земле из-за блуждающих токов. Правда, стоит отметить, что покрытия могут различаться в зависимости от производителя и назначения партии. Иногда заказчик может попросить усиленную изоляцию, но в стандартной комплектации обычно идет именно лак.
Где применяется данный тип соединения
Область применения таких колен достаточно широка. В первую очередь, это системы водоснабжения и водоотведения. Они используются как в промышленных масштабах, так и в жилищно-коммунальном хозяйстве. Напорные трубопроводы, прокладываемые под землей, требуют высокой надежности стыков, и раструбные соединения с резиновым уплотнением отлично справляются с этой задачей.
Кроме того, подобные детали встречаются при строительстве пожарных водопроводов и технических коммуникаций на предприятиях. Угол поворота колена обычно стандартизирован — чаще всего это 90 или 45 градусов, хотя существуют и другие модификации. Выбор конкретного угла зависит от трассировки сети и рельефа местности. В городе, где под землей проложено множество кабелей и труб, возможность плавно или резко изменить направление магистрали просто необходима.
Интересно, что монтаж таких деталей не требует высокой квалификации рабочих. Основная сложность — правильно установить резиновое кольцо в раструбе и обеспечить соосность труб. Однако благодаря гибкости чугунной детали и допускам в размерах, небольшие перекосы не приводят к аварии. Система прощает некоторые ошибки монтажа, что значительно ускоряет строительство.
Особенности монтажа и эксплуатации
Сборка трубопровода с использованием раструбных колен имеет свою специфику. Прежде всего, необходимо тщательно очистить гладкий конец трубы и внутреннюю поверхность раструба от грязи. Даже мелкая песчинка может повредить резиновое уплотнительное кольцо, что приведет к течи в будущем. Поэтому перед началом работ обычно проверяют состояние уплотнителей и при необходимости заменяют их новыми.
Процесс соединения, как правило, механизирован. Используются специальные монтажные ключи или лебедки для затягивания трубы в раструб. Вручную это сделать практически невозможно, так как сила трения резины очень велика. Однако важно соблюдать меру и не пережать соединение, иначе можно деформировать тонкостенную часть гладкого конца. Опытные мастера всегда оставляют небольшой зазор на случай температурного расширения труб.
В процессе эксплуатации важно учитывать, что, несмотря на защитные покрытия, коррозия может начаться в местах повреждения наружного слоя. Сколы или царапины появляются при транспортировке или неаккуратном монтаже. Поэтому при закладке трубопровода в землю часто проводят дополнительную антикоррозионную обработку стыков. Для этого используют бентонитовые глины или специальные защитные манжеты. Это продлевает срок службы системы до 50–80 лет.
Внутреннее цементно-песчаное покрытие тоже требует внимания. Хотя оно считается достаточно стойким, при транспортировке агрессивных сред или высоких скоростях потока возможно его истирание. В питьевом водоснабжении это покрытие проходит строгий санитарный контроль. Оно не выделяет вредных веществ и не влияет на органолептические свойства воды, что подтверждается соответствующими сертификатами.
Сравнение с альтернативными решениями
Конечно, колено раструбное не единственный способ повернуть трубу. Существуют сварные стальные отводы, полиэтиленовые фитинги и муфтовые латунные соединения. Однако у каждого варианта есть свои сильные стороны. Сталь — прочный материал, но она сложна в монтаже и подвержена коррозии без дополнительной изоляции. Пластик дешевле и легче, однако он менее стоек к механическим повреждениям и солнечному излучению, если трубы прокладываются открыто.
Чугунный колено раструб-гладкий конец находится где-то посередине. Оно не ржавеет так быстро, как сталь, и не боится ударов, как пластик. Кроме того, раструбный метод позволяет собирать трубопровод даже в траншеях с водой, что часто бывает при аварийных ремонтах. Сварку в таких условиях проводить затруднительно и опасно. Поэтому во многих СНиПах и проектных решениях предпочтение отдается именно этому типу соединения для подземных магистралей.
Стоит отметить, что стоимость такой детали выше, чем у полиэтиленового аналога, но ниже, чем у латунных сборок. Это делает ее экономически оправданным выбором для крупных объектов. Учитывая долговечность ВЧШГ, затраты на закупку окупаются снижением расходов на обслуживание и ремонт в течение всего срока эксплуатации.
Однако если требуется соединить трубы из разных материалов, например, чугун и сталь, могут возникнуть сложности. Для этого существуют переходные муфты и фланцы, но колено раструб-гладкий конец предназначено только для соединения с однотипными деталями. Это его небольшое ограничение, но в рамках одной системы оно решается стандартными методами.
