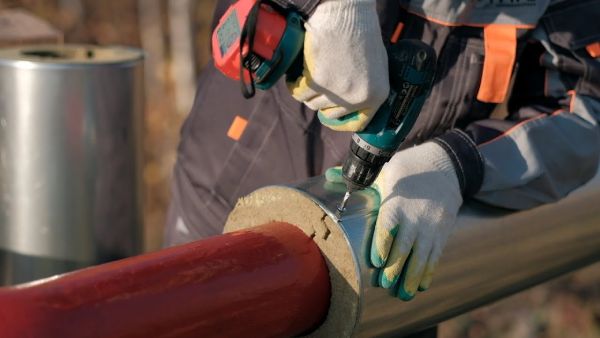

Ремонт и восстановление изоляции ППУ труб

Тепловые сети в пенополиуретановой (ППУ) изоляции с полиэтиленовой (ПЭ) оболочкой и системой оперативного дистанционного контроля (СОДК) — это современный стандарт для бесканальной прокладки трубопроводов. Однако даже самая надежная конструкция со временем требует ремонта. Согласно статистике эксплуатирующих организаций, до 25% аварий на бесканальных теплотрассах приходится на плохо изолированные соединения или поврежденные участки. В этой статье мы разберем, как правильно диагностировать и устранять дефекты ППУ-изоляции в соответствии с действующими нормативами.

Почему изоляция ППУ требует ремонта?

Сварной стык и участки трубы — самые уязвимые звенья предизолированной конструкции. Даже небольшая «щель» толщиной 1 мм в гидроизоляционном слое увеличивает удельные теплопотери участка втрое. Без сплошного слоя ППУ конденсат и грунтовая влага концентрируются именно в зоне сварного шва, что приводит к коррозии стальной трубы и сокращению срока службы всей сети.

Система ОДК (сигнальные проводники-индикаторы) позволяет своевременно обнаружить увлажнение изоляции или обрыв цепи. При снижении сопротивления изоляции ниже пороговых значений частоту обследований необходимо увеличить до четырех раз в месяц.

Классификация повреждений и методы ремонта

Выбор технологии ремонта напрямую зависит от площади и характера повреждения. Нормативные документы (СП 41-105-2002, СП 315.1325800.2017, ГОСТ Р 56380-2021) четко регламентируют действия в каждом случае.

1. Незначительные повреждения полиэтиленовой оболочки (до 20% толщины стенки)

При механическом повреждении ПЭ-оболочки на глубину не более 20% толщины стенки (царапины, риски, проколы) достаточно локального ремонта без вскрытия теплоизоляционного слоя.

Технология:

1. Место повреждения очищается от грязи, пыли и масел.
2. Накладывается термоусадочная лента с подслоем герметика.
3. Производится нагрев ленты для обеспечения герметичного прилегания.

2. Сквозное или глубокое повреждение оболочки (надрез, прокол)

Если ПЭ-оболочка повреждена насквозь или имеется глубокий надрез, но ППУ-слой не увлажнен, применяется экструзионная сварка.

Технология:

1. Повреждение раскрывается под углом 45°.
2. Поверхность обезжиривается ацетоном.
3. Дефект заваривается ручным экструдером с использованием полиэтиленового прутка.

3. Локальное повреждение изоляции на участке до 400 мм

При механическом локальном повреждении изоляции на участке длиной не более 400 мм требуется удаление поврежденного ППУ-слоя и восстановление гидроизоляции.

Технология:

1. Поврежденная теплоизоляция удаляется на участке 400–420 мм со срезкой перпендикулярно оси трубопровода.
2. Снятие слоя производится аккуратно, чтобы не повредить медные проводники-индикаторы СОДК.
3. Выполняется гидроизоляционное покрытие поврежденного участка.

4. Повреждение изоляции на участке от 400 мм до 3 м

При сквозном повреждении ПЭ-оболочки либо увлажнении ППУ-изоляции на участке длиной от 400 мм до 3 м применяется метод восстановления с использованием разрезанной вдоль оси ПЭ-оболочки.

Технология:

1. Увлажненная ППУ-изоляция удаляется.
2. Устанавливаются сигнальные проводники.
3. Монтируется разрезанная вдоль оси ПЭ-оболочка того же диаметра, что и теплопровод.
4. Оболочка заваривается экструзионной сваркой.
5. Восстанавливается изолирующий слой ППУ (заливка или скорлупы).
6. Устанавливаются центрирующие опоры (не менее двух) с интервалом 1 м.
7. Соединение восстановленной ПЭ-оболочки с существующей проводится посредством монтажа разрезных муфт.

5. Повреждение изоляции на участке более 3 м

При повреждении изоляции на участке более 3 м локальный ремонт нецелесообразен. Производится полная замена участка трубопровода на новый отрезок стальной трубы с заводской ППУ-изоляцией в ПЭ-оболочке.

Технология:

1. Дефектный участок вырезается.
2. Устанавливается новый отрезок трубы с заводской изоляцией.
3. Соединяются сигнальные проводники СОДК.
4. Соединение ПЭ-оболочки нового отрезка с существующей проводится посредством монтажа неразрезных муфт.

Материалы и технологии изоляции стыков

При ремонте стыков и восстановлении изоляции применяются следующие технологии:

Метод: ПЭ-термоусаживаемая муфта + заливка ППУ

Область применения: Более 80% работ: универсально, экономично, легко контролировать качество

Метод: Жёсткие ППУ-скорлупы с оболочкой

Область применения: Высокие диаметры (> Ø800), капитальный ремонт, ограниченное время отключения

Метод: Разъёмные литые кожухи

Область применения: Трассы с нестандартными ответвлениями, фитинги сложной формы

Метод: Клеевая усадочная лента + пенопакет

Область применения: Альтернативный метод для стыков

Комплект для заделки стыков в ППУ-изоляции обычно состоит из специальной смеси жидкостей — полиола (компонент А) и изоцианата (компонент Б), которые при смешивании образуют жесткий пенополиуретан.

При монтаже скорлуп ППУ их крепление производится с помощью специальных хомутов, однокомпонентного клея, отверждаемого влагой воздуха, или полимерной ленты. Гидрозащита поверхности и стыков скорлуп осуществляется с помощью однокомпонентного клея, термоусаживаемой ленты или полимерной мастики.

Нормативная база

Ремонтно-восстановительные работы на тепловых сетях в ППУ-изоляции должны проводиться специалистами, имеющими соответствующую квалификацию и разрешение на производство работ. Основные нормативные документы:

• ГОСТ 30732-2020 — «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке»
• СП 41-105-2002 — «Проектирование и строительство тепловых сетей бесканальной прокладки»
• СП 315.1325800.2017 — «Тепловые сети бесканальной прокладки. Правила проектирования»
• ГОСТ Р 56380-2021 — «Сети теплоснабжения. Ремонт и восстановление»
• ВСН 11-94 — ведомственные строительные нормы по проектированию бесканальной прокладки

При работе за пределами РФ следует применять эквивалентные EN 253, EN 448, ISO 21809-4 или национальные стандарты.

Требования безопасности

При заливке ППУ-компонентов на месте производства работ должны находиться средства для дегазации применяемых веществ (5–10%-ный раствор аммиака, 5%-ный раствор соляной кислоты), а также аптечка с медикаментами. Все работы должны проводиться с соблюдением требований охраны труда и пожарной безопасности согласно ГОСТ 12.3.002-2014 и СП 12-135-2003.

Контроль качества выполненных работ

Ремонтные работы считаются выполненными в полном объеме при соблюдении следующих условий:

• Сопротивление изоляции R из не менее 0,1 МОм на единичный участок СОДК.
• Фактическое значение сопротивления проводников R пр соответствует нормативным требованиям.
• Обеспечено нормальное прохождение электрического импульса в соответствии с требованиями к системе СОДК.

Заключение

Ремонт и восстановление изоляции ППУ-труб — это сложный технический процесс, требующий строгого соблюдения нормативных документов и использования сертифицированных материалов. Выбор метода ремонта зависит от площади и характера повреждения: от локальной заварки ПЭ-оболочки до полной замены участка трубопровода. Своевременное обнаружение дефектов с помощью системы СОДК и качественное выполнение восстановительных работ позволяют продлить срок службы тепловой сети до расчетных 30–40 лет при теплопотерях не более 2% от номинальных.
